Angel ET-J  Aufhängungssystem für EUTRAC-Beleuchtung

SKU # AL1-ETJ

Unser Angel‑Drahtseilsortiment, ausgelegt auf Präzision und Ästhetik, bietet eine diskrete, werkzeugfreie Lösung für die Einpunkt‑Drahtseilaufhängung in einer Vielzahl von Anwendungen. Das Angel ET‑J Abhängungsset wurde speziell entwickelt, um EUTRAC‑Beleuchtungsschienen schnell und sicher direkt an einer Verbindungsstelle zu befestigen – für eine zuverlässige, saubere und optisch dezente Installation.

Betriebslast

Betriebslast:

15 kg

Drahtseildurchmesser

Drahtseildurchmesser:

1,5 mm Stahl, verschweißtes Ende

Sicherheitsfaktor

Sicherheitsfaktor:

5:1

Anfrage absenden

Produkt-Downloads

Angel ET-J - Technical Data Pack - ENG
Alle Downloads anzeigen
Angel ET-J  Aufhängungssystem für EUTRAC-Beleuchtung
SKU # AL1-ETJ
1
1

Aufhängungssystem für EUTRAC-Beleuchtung



Angel™ ET‑J wurde speziell entwickelt, um die Aufhängung von EUTRAC‑Schienen an Verbindungsstellen zu optimieren und eine schnelle Installation mit einer sauberen, professionellen Ausführung zu ermöglichen.
Ausgestattet mit einem aufklappbaren Stahlclip und einem integrierten Gewindeverbindungsmechanismus wird ET‑J als vollständig einsatzbereites Set geliefert – vorverdrahtet, vormontiert und mit einem diskreten 1,5‑mm‑Edelstahlseil ausgestattet, das nahezu unsichtbare Unterstützung bietet. .

Für EUTRAC entwickelt

Für EUTRAC entwickelt

Speziell darauf ausgelegt, EUTRAC‑Systeme optimal zu ergänzen, bietet Angel™ ET‑J eine nahtlose Integration überall dort, wo Standardaufhänger an ihre Grenzen stoßen. Die Lösung passt sich perfekt an die Anforderungen der Schienenverbindung an und sorgt für eine sichere, dezente und professionelle Aufhängung.

Einfache Einhandbedienung

Einfache Einhandbedienung

Wir haben unseren Angel‑Drahtseilhalter für eine intuitive Einhandbedienung entwickelt. Dadurch lassen sich die Aufhängungshöhen vor Ort schneller und einfacher feinjustieren – selbst mit Handschuhen oder bei Arbeiten in der Höhe.

Zeitgenössisches Design

Zeitgenössisches Design

Angel ist unser bislang schlankster und dezentester Drahtseilhalter – mit einer hochwertigen, vernickelten Oberfläche und einem ultradünnen 1,5‑mm‑Draht, der sich nahtlos in moderne Innenräume einfügt. Er ist so gestaltet, dass er Ihre Installation optisch ergänzt, nicht von ihr ablenkt.

Installationsfertige Sets

Installationsfertige Sets

Unsere montagefertigen Aufhängungssets enthalten verpresste und gesicherte Drahtseile, Angel‑Drahtseilhalter sowie die passende Deckenendung Ihrer Wahl – sofort einsatzbereit für eine schnelle Installation.

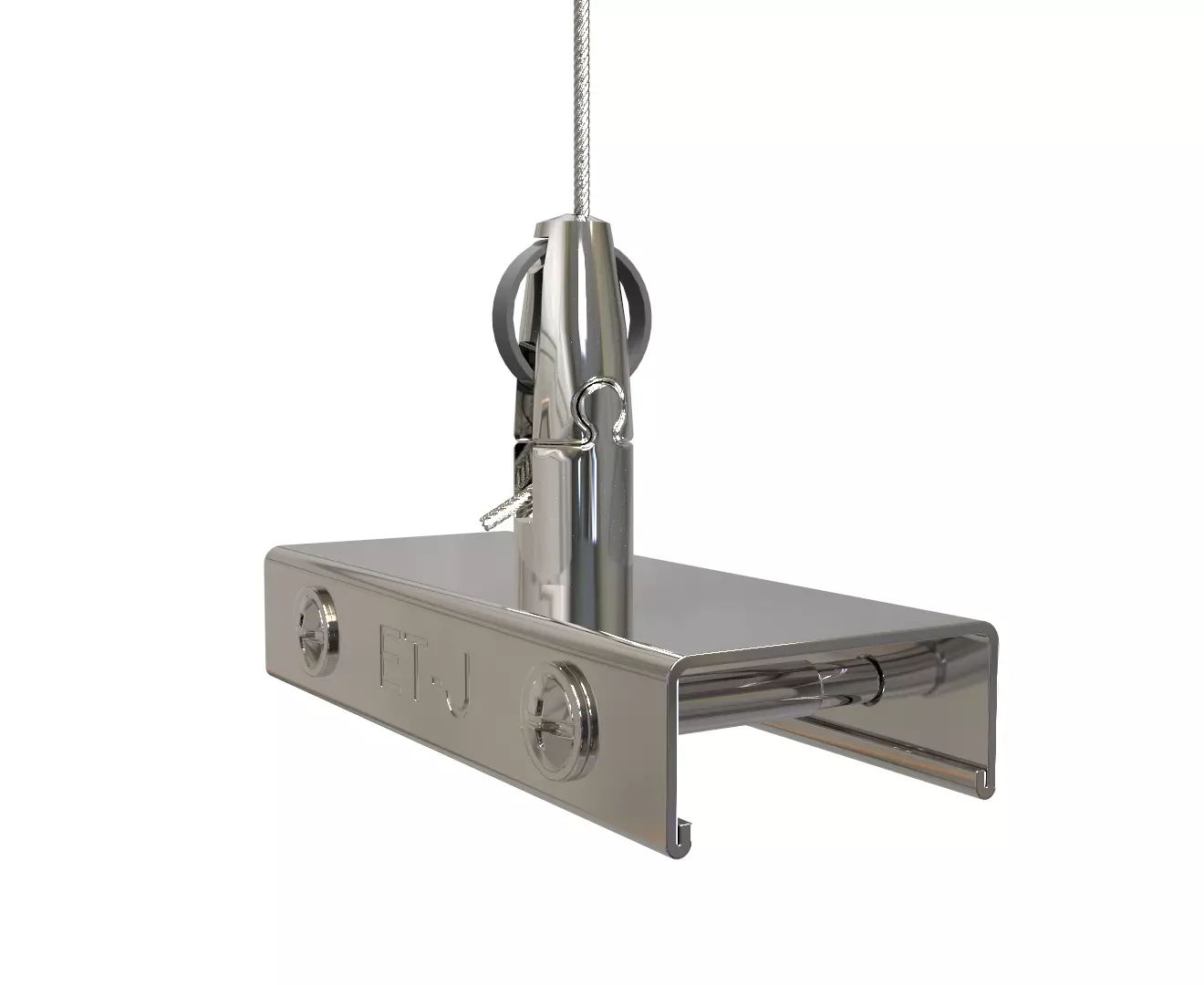

Umfangreiches Sortiment an Substratbefestigungen

Umfangreiches Sortiment an Substratbefestigungen

Von abgehängten Decken bis hin zu massiven Betonstrukturen – ganz gleich, wie anspruchsvoll Ihr Montageort ist, wir bieten die passende Substratbefestigung (Endbefestigung)für jede Anwendung. Unsere Lösungen sorgen dafür, dass Installationen schnell, einfach und sicher durchgeführt werden können.

Auswahl an Befestigungsvarianten

Auswahl an Befestigungsvarianten

Die Befestigung an Ihrem aufgehängten Gegenstand oder Ihrer Anwendung gelingt schnell und mühelos, wenn Sie unsere Auswahl an Angel-Drahtseilhalter verwenden. Diese sind speziell dafür entwickelt, eine sichere und effiziente Installation an bestimmten Schienenbeleuchtungen, Beschilderungen und technischen Ausrüstungen zu ermöglichen.

Für EUTRAC entwickelt

Für EUTRAC entwickelt

Speziell darauf ausgelegt, EUTRAC‑Systeme optimal zu ergänzen, bietet Angel™ ET‑J eine nahtlose Integration überall dort, wo Standardaufhänger an ihre Grenzen stoßen. Die Lösung passt sich perfekt an die Anforderungen der Schienenverbindung an und sorgt für eine sichere, dezente und professionelle Aufhängung.

Einfache Einhandbedienung

Einfache Einhandbedienung

Wir haben unseren Angel‑Drahtseilhalter für eine intuitive Einhandbedienung entwickelt. Dadurch lassen sich die Aufhängungshöhen vor Ort schneller und einfacher feinjustieren – selbst mit Handschuhen oder bei Arbeiten in der Höhe.

Zeitgenössisches Design

Zeitgenössisches Design

Angel ist unser bislang schlankster und dezentester Drahtseilhalter – mit einer hochwertigen, vernickelten Oberfläche und einem ultradünnen 1,5‑mm‑Draht, der sich nahtlos in moderne Innenräume einfügt. Er ist so gestaltet, dass er Ihre Installation optisch ergänzt, nicht von ihr ablenkt.

Installationsfertige Sets

Installationsfertige Sets

Unsere montagefertigen Aufhängungssets enthalten verpresste und gesicherte Drahtseile, Angel‑Drahtseilhalter sowie die passende Deckenendung Ihrer Wahl – sofort einsatzbereit für eine schnelle Installation.

Umfangreiches Sortiment an Substratbefestigungen

Umfangreiches Sortiment an Substratbefestigungen

Von abgehängten Decken bis hin zu massiven Betonstrukturen – ganz gleich, wie anspruchsvoll Ihr Montageort ist, wir bieten die passende Substratbefestigung (Endbefestigung)für jede Anwendung. Unsere Lösungen sorgen dafür, dass Installationen schnell, einfach und sicher durchgeführt werden können.

Auswahl an Befestigungsvarianten

Auswahl an Befestigungsvarianten

Die Befestigung an Ihrem aufgehängten Gegenstand oder Ihrer Anwendung gelingt schnell und mühelos, wenn Sie unsere Auswahl an Angel-Drahtseilhalter verwenden. Diese sind speziell dafür entwickelt, eine sichere und effiziente Installation an bestimmten Schienenbeleuchtungen, Beschilderungen und technischen Ausrüstungen zu ermöglichen.

Anwendungsschritte

Befestigen Sie den Angel ET-J schnell an der Schienenbeleuchtung für eine schnelle und sichere Aufhängung. Die vollständige Installationsanleitung finden Sie im technischen Datenblatt zum Download

 Angel ET-J – Technisches Datenblatt
Schritt 1: Die Clips auf der Schiene einrasten
Schritt 2: Die Schrauben festziehen, anschließend die Schiene in Position bringen und die Aufhängungsdrähte einsetzen
Schritt 3: Drücken Sie die Engelsflügel zusammen, um die Aufhängehöhe anzupassen und die Schiene exakt auszurichten
Schritt 4: Wiederholen Sie es bei Bedarf an mehreren Schienenabschnitten

Montagefertiges Abhängeset

Wir liefern Angel ET-J-Abhänger als montagefertiges Abhängeset bestehend aus drei Komponenten.

End Fixing Abhänge-Befestigung
Wire Ihr vorgeschnittenes und verpresstes Drahseil
Hanger Ihr Drahtseilhalter
+

1 Substratbefestigung (Endbefestigung)

Alle unsere Abhängesets werden mit einer großen Auswahl an Befestigungen für unterschiedliche Untergründe und Befestigungspunkte geliefert. Entdecken Sie unten, welche Befestigungen für dieses Produkt verfügbar sind

Schlaufe (FR)

Ideales Befestigungselement zum Umschlingen von Pfetten, Balken, Dachstühlen und anderen Trägerkonstruktionen.

Sichere Arbeitslast: 325 kg
Available Sizes:
No. 1 : 1.5 mm
No. 2: 2.0 mm
No. 3: 3.00 mm
No. 4: 4.75 mm
No. 5: 6.00 mm

*System working load based on product and substrate fixing combined

View Endungen
Snap Hook - 4 Snap Hook - 4

Barrel

Ideal for use on signage, or exposed services, such as retail and office environments.

Safe Working Load: 55 kg
Available Sizes:
No.1: 1.5 mm (Wire Diameter)
No.2: 2 mm (Wire Diameter)
No.3: 3 mm (Wire Diameter)

*System working load based on product and substrate fixing combined

View Endungen

Top Hat

Aesthetic fixing for use with a wide range of Gripple hangers

Safe Working Load: 55 kg
Available Sizes:
No.1: 1.5 mm (Wire Diameter)
No.2: 2 mm (Wire Diameter)

*System working load based on product and substrate fixing combined

View Endungen

Endung Gewinde (EF6, EF8, EF10)

Zur Befestigung in Beton- und Verbunddecken

Sichere Arbeitslast: 250 kg
Available Sizes:
No.1: 1.5 mm (Drahtdurchmesse)
No.2: 2 mm (Drahtdurchmesse)
No.3: 3 mm (Drahtdurchmesse)
No.4: 4.75 mm (Drahtdurchmesse)

*System working load based on product and substrate fixing combined

View Endungen

Queranker (SP)

Ideal zur Befestigung in Hohlkörpern oder zur Leuchtenabsicherung.

Sichere Arbeitslast: 110 kg
Available Sizes:
No.1: 1.5 mm (Drahtdurchmesse)
No.2: 2 mm (Drahtdurchmesse
No.3: 3 mm (Drahtdurchmesse)

*System working load based on product and substrate fixing combined

View Endungen

Öse/Lasche Gerade (EO)

Ideal zur seitlichen Befestigung in Holz, Blech oder Beton mit Schrauben (siehe Zubehör). Einsetzbar für Drahtseilhalter Nr. 1 bis Nr. 3 mit einem Sicherheitsfaktor von bis zu 5:1

Sichere Arbeitslast: 110 kg
Available Sizes:
No.1: 1.5 mm (Drahtdurchmesse)
No.2: 2 mm (Drahtdurchmesse)
No.3: 3 mm (Drahtdurchmesse)

*System working load based on product and substrate fixing combined

View Endungen

Öse/Lasche 90º (EO90)

Zur Befestigung an Holz, Stahl oder Beton. Einsetzbar für Drahtseilhalter Nr.1, Nr. 2 und Nr. 3 mit einem Sicherheitsfaktor von bis zu 5:1

Sichere Arbeitslast: 110 kg
Available Sizes:
No.1: 1.5 mm (Drahtdurchmesse)
No.2: 2 mm (Drahtdurchmesse)
No.3: 3 mm (Drahtdurchmesse)

*System working load based on product and substrate fixing combined

View Endungen

Betondeckenanker (CA)

Ideal für die Befestigung von Gripple Abhängesystemen in Beton.

Sichere Arbeitslast: 45 kg
Available Sizes:
No.1: 1.5 mm (Drahtdurchmesser)
No.2: 2 mm (Drahtdurchmesser)

*System working load based on product and substrate fixing combined

View Endungen

Nagelanker mit Öse

Zur schnellen Befestigung von Elektro-, Lüftungs- und Rohrleitungsinstallationen in gerissenem Beton.

Sichere Arbeitslast: 55 kg
Available Sizes:
No.1: 1.5 mm (Drahtdurchmesse)
No.2 : 2 mm (Drahtdurchmesse

*System working load based on product and substrate fixing combined

View Endungen

Bolzensetzgerät (DX, CG)

Zum Einsatz mit Bolzensetzgeräten mit vormontierten Endungen zur sicheren Befestigung in Beton oder Verbundmetalldach.

Sichere Arbeitslast: 15 kg
Available Sizes:
No.1: 1.5 mm (Drahtdurchmesse)
No.2: 2 mm (Drahtdurchmesse)

*System working load based on product and substrate fixing combined

View Endungen

Twist Clip

Ideal for hanging from suspended ceiling T-Bar, signage, acoustic baffles or luminaires.

Safe Working Load: Refer to hanger load ratings and safe working loads
Available Sizes:
No.1: 1.5 mm (Wire Diameter)

*System working load based on product and substrate fixing combined

View Endungen

Mini Hook

Ideal for attachment to cable basket, purlin clips and light fittings.

Safe Working Load : 15 kg
Available Sizes:
No. 1: 1.5 mm

*System working load based on product and substrate fixing combined

View Endungen

Snap Hook

Ideal for attachment to cable basket, purlin clips and light fittings.

Safe Working Load: 90 kg
Available Sizes:
No. 1: 1.5 mm
No. 2: 2.0 mm
No. 3: 3.00 mm

*System working load based on product and substrate fixing combined

View Endungen

2 Seillänge

Von 1–10 m

(Weitere Längen auf Anfrage erhältlich)

Alle unsere montagefertigen Abhängesets enthalten ein vorgeschnittenes, geschlauftertes und verpresstes Seil in der von Ihnen gewählten Länge. Standardlängen sind von 1 bis 10 m erhältlich.

3

Angel ET-J

Heben Sie Ihre EUTRAC-Beleuchtungsinstallationen mühelos mit dem Angel ET-J Abhänger auf ein neues Level – der raffinierten, gebrauchsfertigen Fahrwerkslösung, die für sauberes Aussehen, schnelle Anpassung und totale Zuverlässigkeit entwickelt wurde.

  • Betriebslast: 15 kg / 33 lb
  • Drahtseildurchmesser: 1,5 mm Stahl, verschweißtes Ende
  • Sicherheitsfaktor: 5:1
