Solar Einzel-Kabelträger Kabelträger für PV-Anlagen

SKU # CR-S

Dank der großen Kontaktfläche und dem seitlichen Verschluss mit Schwenkbügel können Sie Kabel sowohl einlegen als auch befestigen, ohne sich Gedanken über Abrieb und mechanische chäden an möglichen Quetschstellen machen zu müssen.

Maximale Arbeitslast

Maximale Arbeitslast:

30 kg

Lebensdauer

Lebensdauer:

30 years

Arbeitstemperatur

Arbeitstemperatur:

-40°C bis +90°C

Anfrage absenden

Produkt-Downloads

Solar Single Hanger Technical Data Pack - ENGApplication Guide - Solar Cable Management - ENG
Alle Downloads anzeigen
SKU # CR-S
1
1

Intelligentes Kabelmanagement für Solaranlagen

Die Gripple Einzelkabelträger wurden in Zusammenarbeit mit EPC-Unternehmen und Solartechnikern entwickelt, um den Anforderungen Ihrer Projekte gerecht zu werden.

Der Einzelkabelträger ist für die Verwendung mit unserem Kabelträger-Set konzipiert und verfügt über eine große Auflagefläche sowie eine seitliche Ladeöffnung. Dadurch werden Quetschstellen, Abrieb und mechanischer Verschleiß verhindert und die Kabel vom Installationsvorgang bis zum Betrieb optimal geschützt.

Für höhere Kapazitäten bietet der Doppelkabelträger zwei 75-mm-Aufnahmen und ein modulares, stapelbares Design. Er kann bis zu vier große Kabelbündel für Installationen mit hoher Kapazität aufnehmen.

Unsere Kabelträger wurden unter realen Bedingungen getestet und speziell für Installateure entwickelt. Sie sind schnell montiert, einfach zu bedienen und langlebig und unterstützen ein effizientes und skalierbares Kabelmanagement in Ihrem gesamten Solarprojekt.

Weiterlesen
Schneller zu installieren

Schneller zu installieren

Das schnelle und sichere Clip-on-System ermöglicht eine rasche Montage am Messenger-Kit.

Schützt Kabel

Schützt Kabel

Die große Auflagefläche schützt Kabel langfristig vor Abrieb und mechanischen Schäden.

Ingenieurmäßige Lösung

Ingenieurmäßige Lösung

Entwickelt in Zusammenarbeit mit EPCs und Auftragnehmern für String-Kabelinstallationen.

Technischer Support

Technischer Support

Unser dediziertes Solar-Team unterstützt Sie mit einer Reihe technischer Dienstleistungen für Projektplanung und -umsetzung.

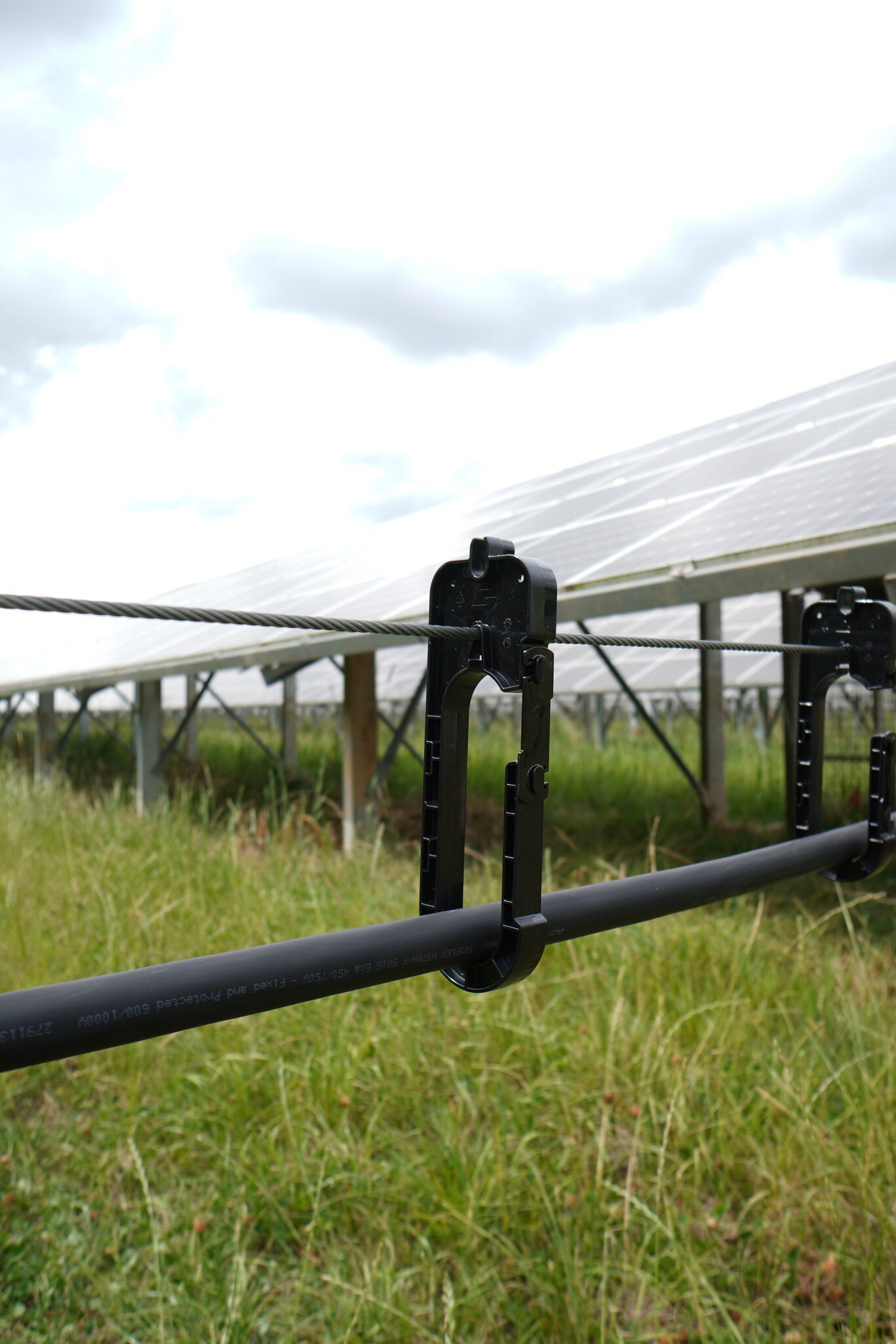

Einfach und sicher

Einfach und sicher

Kabel können über das seitliche, verriegelbare Bolzen-Gatter hinzugefügt oder entfernt werden.

Wetterfest und langlebig

Wetterfest und langlebig

Hergestellt in Großbritannien und den USA, getestet für Temperaturen von -40 °C bis +70 °C und mit einer Lebensdauer von über 30 Jahren.

Schneller zu installieren

Schneller zu installieren

Das schnelle und sichere Clip-on-System ermöglicht eine rasche Montage am Messenger-Kit.

Schützt Kabel

Schützt Kabel

Die große Auflagefläche schützt Kabel langfristig vor Abrieb und mechanischen Schäden.

Ingenieurmäßige Lösung

Ingenieurmäßige Lösung

Entwickelt in Zusammenarbeit mit EPCs und Auftragnehmern für String-Kabelinstallationen.

Technischer Support

Technischer Support

Unser dediziertes Solar-Team unterstützt Sie mit einer Reihe technischer Dienstleistungen für Projektplanung und -umsetzung.

Einfach und sicher

Einfach und sicher

Kabel können über das seitliche, verriegelbare Bolzen-Gatter hinzugefügt oder entfernt werden.

Wetterfest und langlebig

Wetterfest und langlebig

Hergestellt in Großbritannien und den USA, getestet für Temperaturen von -40 °C bis +70 °C und mit einer Lebensdauer von über 30 Jahren.

Anwendungsschritte:

Sehen Sie unten, wie unsere kabelaufhängungen funktionieren:

 Download the Guide
1. Montage der Messenger-Halterungen Sichern Sie die mittleren Messenger-Halterungen, um den Kettenleiter (Catenary) zu stützen – wir empfehlen einen Abstand von maximal 10 m (32 ft).
2. Draht einfädeln & spannen Setzen Sie den Dynamic Tensioner ans Ende des Drahtes (1–1,2 m vom Ende) und führen Sie ihn durch die Schutzhülse. Führen Sie den Draht zurück durch den Tensioner, um eine sichere Verbindung herzustellen.
3.Draht verankern & Spannung aufbringen Führen Sie den Draht um den ersten Endpfosten und sichern Sie ihn am Ösennut oder Befestigungspunkt. Ziehen Sie die Spannung mit dem Gripple-Spannwerkzeug durch den Kettenleiter. Wiederholen Sie den Vorgang am zweiten Endpfosten, um die Strecke fertigzustellen.
4. Montage der Kabelaufhänger Öffnen Sie das Gatter, laden Sie die Aufhänger seitlich auf den Draht und drücken Sie nach unten, bis Sie ein Klicken hören. Platzieren Sie die Aufhänger in gewünschtem Abstand entlang der Strecke.
5. Kabel einlegen & Gatter schließen Öffnen Sie die Aufhänger-Gatter und legen Sie die Home-Run-Kabel ein. Schließen Sie die Gatter, um die Installation abzuschließen. Optional: Verwenden Sie den oberen Halter für ein zusätzliches Datenkabel.

Verwandte Produkte und Zubehör

Metall-Spannzange

Die Metall-Spannzange ist stark, robust und spannt Drähte mit bis zu 6 mm Stärke. Zur Verwendung mit den Gripple Drahtspannern.

View Zubehör

Solar Messenger Bracket

Cable Management Support Brackets

Max Working Load: 453 kg
Design Life: 30 years
Compatability: Solar Messenger Kit (String & Standard)
Produkt anzeigen

Solar – Abspannset

Spannseilsystem für das Kabelmanagement

Maximale Bruchlast: 2,200 kg
Lebensdauer: 30+ Jahre
Arbeitstemperatur: -20 °C bis +70 °C
Produkt anzeigen

Solar Doppel-Kabelträger

Leistungsstarker Träger für das Kabelmanagement

Maximale Arbeitslast: 30 kg | 50 Pfund
Lebensdauer: 30+ Jahre
Arbeitstemperatur: -40°C bis +90°C
Produkt anzeigen

Verwandte Anwendungen

Kabelmanagement für AC

Entdecken Sie unser oberirdisches Home Run Kabelmanagement-Sortiment, entwickelt in Zusammenarbeit mit EPCs und Installationsunternehmen, um das schnellste und einfachste Messenger-System auf dem Markt bereitzustellen. Reduzieren Sie Kosten und beschleunigen Sie Ihre Solarinstallationen.
Hier entdecken

Kabelmanagement für DC

Ganz gleich, ob Sie Kabel über Tracker‑Lager führen oder Scheuerstellen an Gestellen vermeiden müssen – unser System wurde entwickelt, um Risiken sowie Nacharbeiten vollständig zu minimieren.
Hier entdecken

„Dank der maßgefertigten L-Winkel und der einfachen Montage der Kabelaufhängungen konnte die Installation in nur 10 Monaten abgeschlossen werden – ganze 14 Monate früher als ursprünglich geplant.“

Gripple unterstützte die erfolgreiche Realisierung eines 380-MW-Solar-Photovoltaik-Kraftwerks in Queensland, Australien. Im Rahmen eines komplexen und dynamischen Installationsprogramms wurden die Kabel-Minihalterungen von Gripple auf dem gesamten Gelände eingesetzt, um eine kostengünstige, sichere und effiziente Kabelführungslösung zu gewährleisten.

Aldoga Solarpark, Australien
